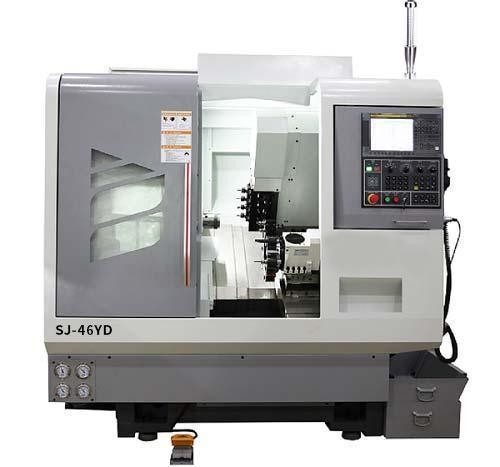

Un seul support d'outil Le tour CNC Sj-46yd Le centre de fraisage du tour CNC Le tour FANUC
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | TOSUN |
| Certification: | CE |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 unité |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | Étui en bois |
| Délai de livraison: | Temps de pointe: dans les 15 jours ouvrables, hors saison: dans les 15 jours ouvrables |
| Conditions de paiement: | LC, T/T, D/P, PayPal, Western Union, Petit paiement |
| Capacité d'approvisionnement: | 1000PCS/Year |
|
Détail Infomation |
|||
| Modèle N°.: | SJ-46YD | Traitement de l'accessoire: | Tour de commande numérique par ordinateur de mandrin |
|---|---|---|---|
| rail de guide: | Chemin de fer de guidage incliné | porte-outils: | tour de commande numérique par ordinateur de support de Simple-outil |
| Source d'énergie: | électrique | Mode de contrôle: | CNC |
| Grade automatique: | Automatique | Établissement du mode: | de type plancher |
| Précision: | Haute précision | Condition: | Nouveau |
| Paquet de transport: | Étui en bois | Spécification: | 2370 fois 1850 fois 2120 mm |
| Marque déposée: | Le TOSUN | Origine: | - Je ne sais pas. |
| Hs code: | 8458990000 | Capacité d'approvisionnement: | 1000PCS/Year |
| Taille du colis: | 2370.00cm * 1850.00cm * 2120.00cm | Poids brut du colis: | 3500.000kg |
| Service après-vente: | - Oui, oui. | Garantie: | 1 année |
| Le type: | Tour horizontal | Personnalisation: | Disponible Une demande personnalisée |
| Coût du transport: | sur le coût de l'expédition et le délai de livraison estimé. | : | Paiement initial Paiement intégral |
| Monnaie: | US$ | Retours et remboursements: | Vous pouvez demander un remboursement jusqu'à 30 jours après la réception des produits. |
Description de produit
- La machine adopte une structure de lit inclinée de 30 degrés en fonte de haute qualité, avec une forte flexion et une rigidité de torsion.
- La vis à bille de qualité C3 et le roulement spécial NSK assurent une précision d'usinage de positionnement stable.
- Le fuseau adopte des roulements à billes angulaires de contact de niveau P4 de haute précision, avec une combinaison de trois conceptions de charge avant et deux conceptions de charge arrière, garantissant ainsi efficacement la rigidité et la précision.
- Il adopte un servomoteur FANUC, avec contrôle d'impulsion complet pour un positionnement précis, précis et rapide.

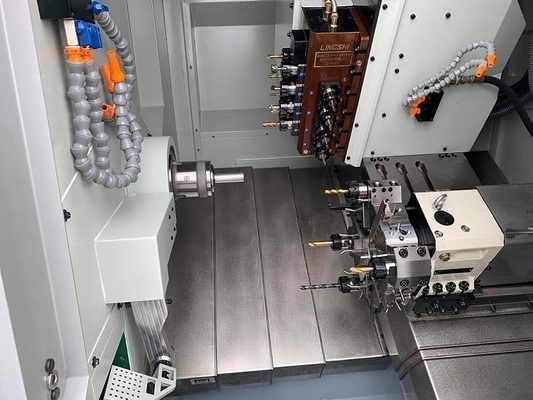

- 8 têtes activées sur l'axe Y (4 sur la face extrême et 4 sur la face latérale) et 4 supports d'outils fixes sur la face extrême.Il peut réaliser un traitement complexe des pièces telles que le tournage, le fraisage, le perçage et le tapage peuvent être effectués en un seul processus de serrage, ce qui réduit les erreurs et les pertes causées par le traitement secondaire.
- Le diamètre maximal de la barre est de Φ 45 mm, avec un déplacement maximal sur l'axe X de 550 mm et un grand nombre d'outils.
- Le SC-46YD peut être équipé d'une tourelle à huit stations et peut également être équipé d'un arrangement d'outils ou d'une perceuse profonde.
- Diamètre de rotation maximal de la broche Φ 240 mm, capable de traiter des pièces de disque.
- Dispositifs auxiliaires facultatifs tels que le dispositif de refroidissement à haute pression, l'alimentateur à bain d'huile, le convoyeur automatique de copeaux, etc.
| Définition | Spécification |
| Vitesse du fuseau | 6 000 tours par seconde |
| Type d'extrémité de broche | ANSI A2 à 5 |
| Servo moteur à axe X | 1.8 kW |
| Servo-moteur à axe Y | 1.2 kW |
| Servo-moteur à axe Z | 1.8 kW |
| Servo moteur à tête active | 1.8 kW |
| Système de commande FANUC | FANUC Oi-TF Plus |
| Diamètre du lit de filature | Φ240 mm |
| Diamètre du fuseau à travers le trou | Φ56 mm |
| Barre à travers le diamètre | Φ45 mm |
| Durée maximale de traitement | 150 mm |
| Diamètre de traitement maximal (pour les disques) | Φ150 mm |
| Distance du centre de la broche au banc de travail | 75 mm |
| Voyage par axe X | Pour les véhicules à moteur |
| Voyage par axe Y | 240 mm |
| Voyage par axe Z | 350 mm |
| Alimentation rapide par axe X/Z | 24 m/min |
| Alimentation rapide par axe Y | 24 m/min |
| Précision de positionnement répété de l'axe X/Y/Z | 00,003 mm |
| Réglage de l'axe X/Y/Z | 0.005 mm |
| Outil à tête en direct | 12*ER25 |
| Vitesse de la tête en direct | Pour les véhicules à moteur: |
| Diamètre max. du forage | Φ10 mm |
| Diamètre maximal du tapotement | M8 (acier) / M810 (cuivre et aluminium) |
| Max. outils installés | 21 pièces |
| Tourelle | Tourelle à huit stations |
| Dimension de la machine | Pour les appareils à commande numérique |
| Poids de la machine | Poids de l'appareil |
