Centre d'usinage horizontal CNC pour le traitement des métaux de haute précision
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | TOSUN |
| Certification: | ISO 9001 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 unité |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | Étui en bois |
| Délai de livraison: | Temps de pointe: dans les 15 jours ouvrables, hors saison: dans les 15 jours ouvrables |
| Conditions de paiement: | LC, T/T, D/P, PayPal, Western Union, Petit paiement |
| Capacité d'approvisionnement: | 1000PCS/Year |
|
Détail Infomation |
|||
| Modèle N°.: | Pour les appareils de surveillance de la sécurité | Commande numérique: | CNC/MNC |
|---|---|---|---|
| Précision de traitement: | 0.01 à 0.02 mm | Classification de représentation: | Machines-outilles à commande numérique à extrémité élevé |
| Condition: | Nouveau | Paquet de transport: | Étui en bois |
| Spécification: | 3 000 fois 4 200 fois 3500 mm | Marque déposée: | Le TOSUN |
| Origine: | Chine | Hs code: | 8457102000 |
| Capacité d'approvisionnement: | 1000PCS/Year | Service après-vente: | Assistance en ligne et vidéo |
| Garantie: | 1 année | Application du projet: | Métal |
| Utilisation de processus: | Machines-outils CNC pour la découpe des métaux, machines-outils CNC non conventionnelles, machines-o | Méthode de mouvement: | Contrôle de découpe |
| Méthode de contrôle: | Contrôle en circuit fermé | Personnalisation: | Disponible Une demande personnalisée |
Description de produit

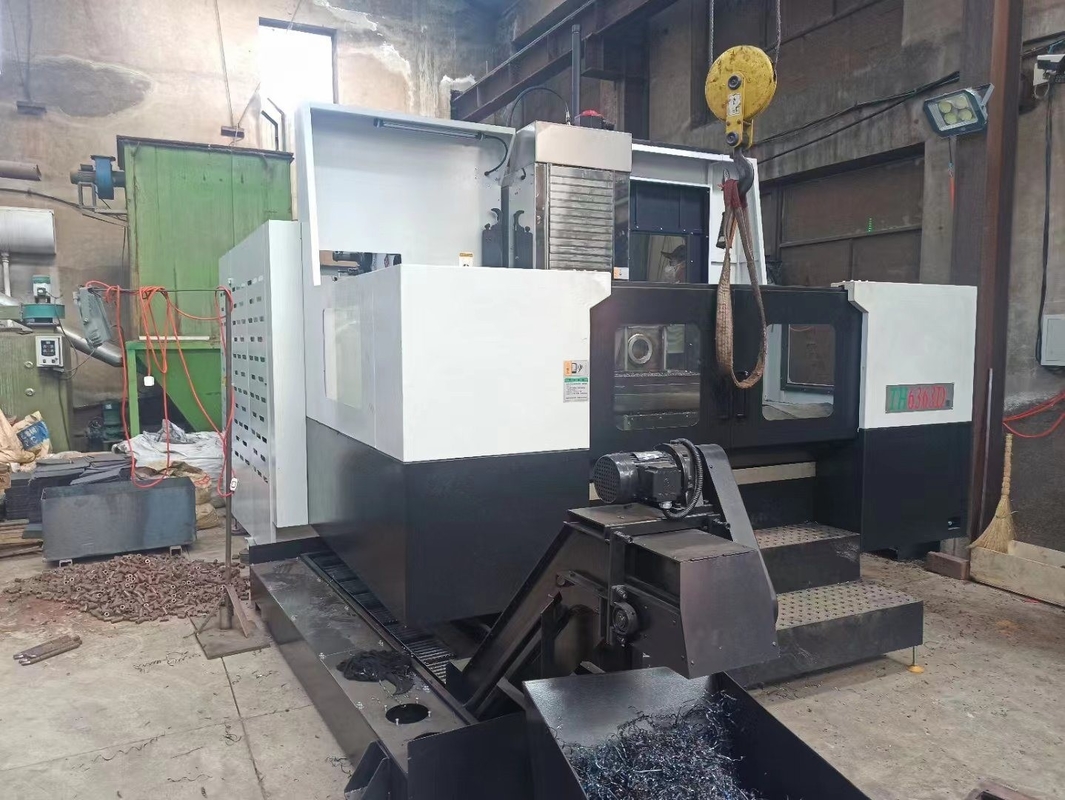

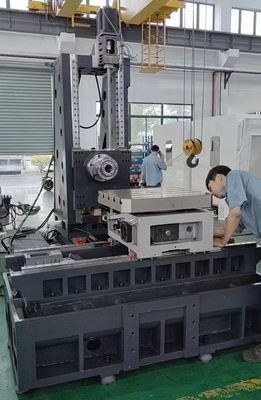

TH6363D est un centre d'usinage horizontal à grande échelle à colonne mobile.et les fonctions de fonctionnement sont terminées, pratique, simple et fiable.
La machine-outil est équipée d'une table tournante CNC, qui peut serrer diverses boîtes, coquilles, moules et autres pièces complexes à la fois.Il peut compléter automatiquement l'usinage brut et fini de plusieurs surfaces de pièces telles que le forageIl peut également réaliser le traitement de plans inclinés, de surfaces courbes, etc.
Cette machine-outil est adaptée au traitement de plusieurs types de pièces complexes telles que des boîtes, des plaques, des disques et des coquilles de grande et moyenne taille.machines et appareils de constructionLe secteur de l'informatique, de l'équipement optique et du matériel médical et du traitement mécanique dans l'aérospatiale et d'autres industries.
Configuration de la machine
1. système CNC FANUC 0i- MF1;
2. tournevis CNC 630X630 un angle de fractionnement minimum de 1°;
3. Magasin d'outil à disque BT50#-24;
4. fuseau de type courroie BT50, vitesse 50-4000 tr/min (décélération de courroie 1:2);
5- Servo moteur à broche: puissance 15/18,5 kW (95,5 N.M);
6. guides linéaires à rouleaux lourds pour les axes X, Y et Z;
7. vis de précision sur les axes X, Y et Z fabriquées à Taiwan;
8. système de protection des rails de guidage à trois axes;
9. système de lubrification automatique intermittent;
10Système de refroidissement externe (y compris tuyau de refroidissement, plateau de collecte des copeaux, boîte de refroidissement, camion de collecte des copeaux, pompe de refroidissement);
11. Système pneumatique;
12. système d'équilibrage automatique de la boîte à fuseaux;
13. Système hydraulique;
14Système de décapage automatique;
15. feux de travail et feux d'avertissement;
16. Défense externe et semi-protection;
17. corne de réglage de la machine-outil;
18Les pièces jointes et les documents.
La machine-outil est équipée d'une table tournante CNC, qui peut serrer diverses boîtes, coquilles, moules et autres pièces complexes à la fois.Il peut compléter automatiquement l'usinage brut et fini de plusieurs surfaces de pièces telles que le forageIl peut également réaliser le traitement de plans inclinés, de surfaces courbes, etc.
Cette machine-outil est adaptée au traitement de plusieurs types de pièces complexes telles que des boîtes, des plaques, des disques et des coquilles de grande et moyenne taille.machines et appareils de constructionLe secteur de l'informatique, de l'équipement optique et du matériel médical et du traitement mécanique dans l'aérospatiale et d'autres industries.
Caractéristiques
- La disposition générale de la machine-outil adopte une structure en forme de "T" inversée avec un support en trois points, qui est stable et fiable.et le bureau se déplace à gauche et à droiteIl a une grande rigidité, une grande stabilité et une grande fiabilité.

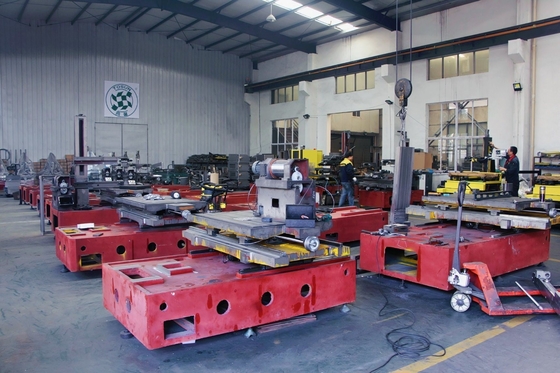

- La base, la glissière, la colonne, la boîte à fuseaux et les autres grandes parties de la base de la machine-outil sont constituées de structures en fonte de haute rigidité,d'une résistance à l'usure élevée, haute rigidité et performances d'absorption des chocs; elles sont coulées à l'aide de la technologie du sable de résine et soumises à un traitement de vieillissement garantissant la stabilité des performances de la machine-outil.
- La boîte de fuseaux se retourne vers le haut et vers le bas de la colonne pour compléter le mouvement d'alimentation dans la direction verticale (direction Y).La boîte de fuseau est conçue sous une forme symétrique et est installée au centre de la colonneLa colonne ne supporte pas la force excentrique dans le plan horizontal, petite déformation torsionnelle, petite déformation thermique, haute précision.La boîte à fuseaux est équipée d'un système d'équilibrage automatique, qui peut équilibrer dynamiquement le poids propre de la boîte de fuseau pour assurer un traitement de haute précision de la machine-outil.
- Les trois axes de X/Y/Z utilisent tous des vis à billes de grande hauteur, de haute précision et de haute rigidité et des rails linéaires à rouleaux lourds.,La haute vitesse de mouvement et le mouvement rapide créent un équilibre coexistant de précision et de rigidité.
- La plaque tournante CNC répond aux exigences de rotation à grande vitesse, améliore considérablement la capacité de charge radiale de la plaque tournante,et augmente la rigidité dynamique et statique et la stabilité opérationnelle de la table de travail.
- L'alimentation dans les trois directions X, Y et Z adopte des vis à bille à grande vitesse et silencieuses; le moteur d'entraînement est directement relié à la vis par un coupleur élastique,et le servomoteur d'alimentation transmet directement la puissance à la vis à bille de haute précision sans contre-réaction, assurant la précision de positionnement et la synchronisation de la machine-outil;
- Le fuseau adopte une structure de haute rigidité, spécification BT50.
- La machine-outil utilise la méthode de refroidissement de l'extrémité de broche pour le traitement des pièces de travail et des outils de coupe, qui a un débit élevé, un bon effet de refroidissement et réduit les coûts de consommation.
- La machine-outil est équipée de Taiwan 24 magazines d'outils manipulateur de type disque, ce qui assure un changement d'outil fiable, rapide et stable.le poids maximal de l'outil est de 18 kg, et la longueur maximale de l'outil peut atteindre 350 mm. La tige cônique de l'outil BT50 peut être partagée avec d'autres machines-outils.
- La machine-outil est équipée d'un système de convoyeur automatique de puces et d'une voiture de collecte de puces, ce qui réduit considérablement l'intensité du travail de l'opérateur et améliore l'efficacité du travail.
- Le roulement de l'arbre principal de la machine-outil et les roulements de support de roulement aux deux extrémités de la vis à billes sont lubrifiés avec de la graisse.
- Les rails linéaires à rouleaux lourds et les vis à billes utilisent une lubrification centralisée automatique à l'huile fine avancée, une lubrification automatique intermittente régulière et quantitative, et fonctionnent de manière stable et fiable.
- Les rails de guidage et les vis dans les trois directions de X, Y,et Z sont tous scellés et protégés pour assurer la propreté des vis et des rails de guidage et la transmission et la précision du mouvement de la machine-outil.
- La protection du rail de guidage de la machine-outil adopte un couvercle de protection spécial en acier inoxydable,qui assure efficacement la propreté des rails de guidage et des vis à vis et maintient la durée de vie des rails de guidage et des vis à vis.

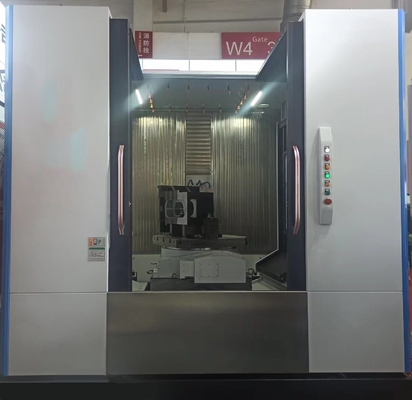

- La machine-outil est conçue et fabriquée avec une protection complète afin de s'assurer que les feuilles de fer et le fluide de traitement ne se dispersent pas;la surface principale couvrant les parties de la protection adopter le procédé de pulvérisation de revêtement en poudre, et l'apparence est belle et soignée.
- La machine-outil est équipée du système de commande CNC FANUC 0i MF1, qui possède des fonctions d'interverrouillage, de protection de la sécurité et de diagnostic et d'alarme complets et fiables.Il est équipé d'une interface de communication standard RS232Il possède des fonctions complètes, un fonctionnement facile, une précision stable et fiable.
| Nom de l'article | Unité | Définition | ||
| Tableau de travail | Taille de la table de travail | mm | 630 × 630 | |
| Fente en T | mm | 24 x M24 ou 5-18 × 125 | ||
| Max. charge | en kg | 1200 | ||
| Angle de séparation minimum de l'axe B | - Je ne sais pas. | 1 | ||
| Précision de l'angle de fractionnement | ′′ | 10 | ||
| Précision de la répétabilité | ′′ | ±2 | ||
| Quantité de table de travail | 1 | |||
| Les voyages | Axe X, Y et Z | mm | 1050/800/900 | |
| Centre de la broche à la surface de la table de travail | mm | 80 à880 | ||
| Nose de broche au centre de la table de travail | mm | 120 à 1020 | ||
| Le moulin à rouleaux | À l'étroit | mm | NT1dépôt | |
| Vitesse | en kg | 50 à 4000 tours par minute (décélération de la ceinture 1:2) | ||
| Alimentation pour animaux | Taux d'alimentation réduit | M/min | Pour les véhicules à moteur: | |
| Taux d'alimentation rapide | M/min | Pour les véhicules à moteur électrique, la fréquence d'exécution doit être supérieure ou égale à: | ||
| Unité de réglage X, Y, Z min. | mm | 0.001 | ||
| vis à bille X, Y, Z | mm | X/Y:Φ40×12;Z:Φ50×12 | ||
| Guide à rouleaux X, Y, Z | mm | X/Y:45Z: 55 | ||
| Le magazine des outils | Nombre d'outils | 24 | ||
| Diamètre maximal de l'outil x longueur | mm | Fr120/Fr220×350 | ||
| Poids maximal de l'outil | en kg | 18 | ||
| Porteur d'outil | NT1 société civile | |||
| Vitesse de changement d'outil (outil à outil) | S | 2.5 | ||
| Type de lubrification | Les roulements à fuseaux et les roulements à vis | Graisse | ||
| Rouleaux à rouleaux linéaires et vis à billes | Automatique | |||
| Servo moteur | Servo-moteur à broche | Le kW | 15/18. Je vous en prie.5KW | |
| Servo moteur à axes X, Y, Z, B | Le kW | 3/3/3/1.4 kW | ||
| Moteur de circulation d'huile de lubrification à broche | 370 W | |||
| Moteur de lubrification centralisé | 12 W | |||
| Moteur hydraulique | 2.25KW | |||
| Moteur à fluide de coupe | 0.73 kW | |||
| Moteur à convoyeur à puces | 200 W | |||
| Moteur de contrôle aérien | Le kW | 0.373KW | ||
| Précision de positionnement | mm | 0.015 | ||
| Précision de la répétabilité | mm | 0.01 | ||
| Le pouvoir | Tensions en courant alternatif | V | 3~380 ± 10% | |
| Fréquence | Hz | 50 ± 10% | ||
| Consommation totale de puissance | KVA | 45 | ||
| Pression totale de l'air | MPa | 0.5 à 0.7 | ||
| Poids de la machine | T | 13 | ||
| Taille de la machine(Je suis désolé.) | mm | 3000×4200×3500 | ||
Configuration de la machine
1. système CNC FANUC 0i- MF1;
2. tournevis CNC 630X630 un angle de fractionnement minimum de 1°;
3. Magasin d'outil à disque BT50#-24;
4. fuseau de type courroie BT50, vitesse 50-4000 tr/min (décélération de courroie 1:2);
5- Servo moteur à broche: puissance 15/18,5 kW (95,5 N.M);
6. guides linéaires à rouleaux lourds pour les axes X, Y et Z;
7. vis de précision sur les axes X, Y et Z fabriquées à Taiwan;
8. système de protection des rails de guidage à trois axes;
9. système de lubrification automatique intermittent;
10Système de refroidissement externe (y compris tuyau de refroidissement, plateau de collecte des copeaux, boîte de refroidissement, camion de collecte des copeaux, pompe de refroidissement);
11. Système pneumatique;
12. système d'équilibrage automatique de la boîte à fuseaux;
13. Système hydraulique;
14Système de décapage automatique;
15. feux de travail et feux d'avertissement;
16. Défense externe et semi-protection;
17. corne de réglage de la machine-outil;
18Les pièces jointes et les documents.
