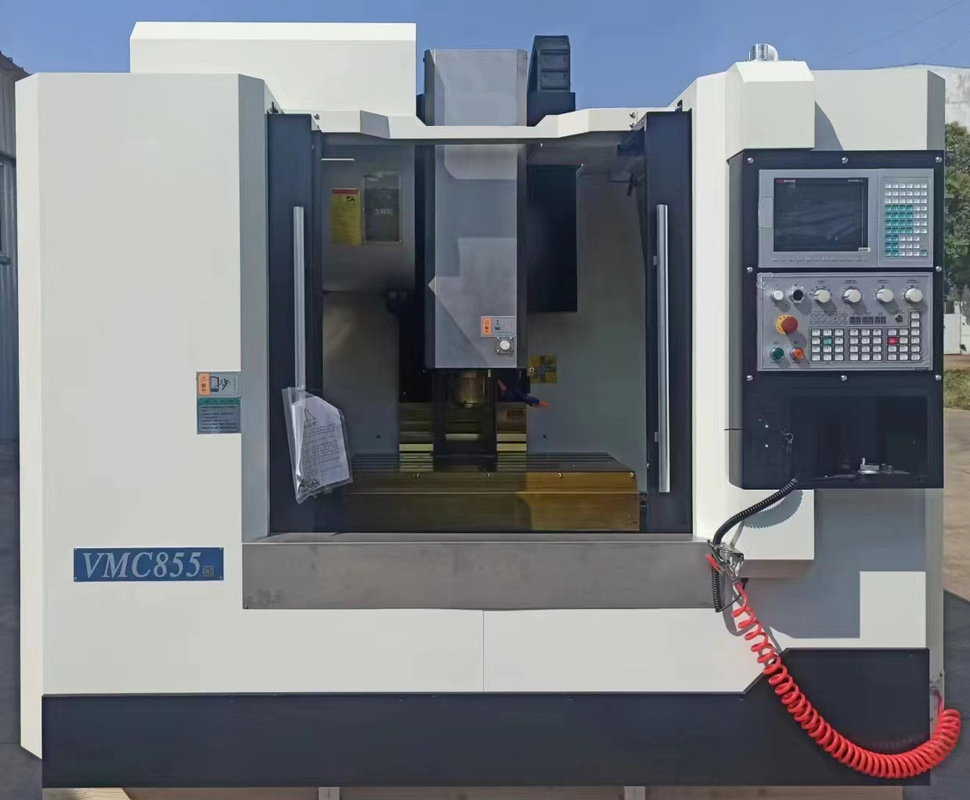

Centre d'usinage vertical CNC Vmc855 de haute précision avec contrôle en boucle semi-fermé
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | TOSUN |
| Certification: | ISO 9001 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 unité |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | Étui en bois |
| Délai de livraison: | Temps de pointe: dans les 15 jours ouvrables, hors saison: dans les 15 jours ouvrables |
| Conditions de paiement: | LC, T/T, D/P, PayPal, Western Union, Petit paiement |
| Capacité d'approvisionnement: | 1000PCS/Year |
|
Détail Infomation |
|||
| Modèle N°.: | VMC855 | Commande numérique: | CNC/MNC |
|---|---|---|---|
| Précision de traitement: | 0.01 à 0.02 mm | Classification de représentation: | Machines-outilles à commande numérique économiques |
| Condition: | Nouveau | Paquet de transport: | Étui en bois |
| Spécification: | 2600 fois 2380 fois 2400 mm | Marque déposée: | Le TOSUN |
| Origine: | Chine | Hs code: | 8457101000 |
| Capacité d'approvisionnement: | 1000PCS/Year | Service après-vente: | Assistance en ligne et vidéo |
| Garantie: | 1 année | Application du projet: | Métal |
| Utilisation de processus: | Machines-outils CNC pour la découpe des métaux, machines-outils CNC non conventionnelles, machines-o | Méthode de mouvement: | Contrôle linéaire |
| Méthode de contrôle: | Contrôle de boucle Semi-fermé | Personnalisation: | Disponible Une demande personnalisée |
Description de produit
Ce produit est un centre d'usinage vertical en boucle semi-fermé avec commande servo directe des axes X, Y et Z. Les axes X, Y et Z sont des guides linéaires à rouleaux.et ont une structure compacteLa broche est entraînée par un servo-moteur à travers une courroie synchrone. Elle peut réaliser une prise unique de diverses pièces complexes telles que des disques, des plaques, des coques, des cames et des moules,et peut compléter divers processus tels que le forageIl convient à la production de variétés multiples et de petits et moyens lots de produits,et peut répondre au traitement de pièces complexes et de haute précisionIl peut être équipé d'un quatrième axe tournant pour répondre aux exigences de traitement des pièces spéciales.
Configuration de la machine
1Système CNC: KND2000M (optionnel pour Mitsubishi, Siemens, etc.)
2. unité de fuseau de Taiwan BT40-150-8000 tours;
3- Servo moteur à broche: puissance du moteur 7,5 kW;
4. Taiwan (Okada) BT40-24 magazine à outils à disque;
5. guide linéaire à rouleaux à trois axes X/Y/Z (35/45/45);
6. Le pouls de la main en mouvement;
7- Un pistolet pneumatique à main;
8. Le tapotement rigide sur l'axe Z;
9. lubrification automatique centralisée à l'huile;
10. système de refroidissement externe (y compris tuyau de refroidissement, plateau de copeaux, boîte de refroidissement, pompe de refroidissement);
11. Retrait manuel des copeaux arrière;
12. refroidissement par air extérieur;
13. boucliers extérieurs en tôle entièrement protégés et boucliers intérieurs de vis et de rail de guidage;
14. clairon de réglage;
15. éclairage de travail;
16- Le feu d'avertissement.
Caractéristiques
- Les principales pièces de base telles que la base, le siège coulissant, le banc de travail, la colonne, la boîte à fuseaux, etc. sont en fonte HT300; la base et le siège coulissant sont des structures de type boîte,et la structure symétrique compacte et raisonnable des côtes assure une rigidité élevée, résistance à la flexion et absorption des chocs. La colonne de traction en forme de pont en forme de A et les côtes internes en forme de grille assurent efficacement la rigidité et la précision lors d'une forte coupe à axe Z;les pièces de base sont en sable de résine et ont subi un traitement de vieillissement, ce qui garantit la stabilité des performances à long terme de la machine-outil.
- Les axes X, Y et Z utilisent tous des guides linéaires à rouleaux, combinés à une lubrification forcée automatique, pour réduire la résistance au frottement du mouvement de l'alimentation, réduire la rampage à basse vitesse,et améliorer la précision et la durée de vie de la machine-outil.
- Le moteur à entraînement Z-direction utilise un entraînement à couple élevé et dispose d'un dispositif de freinage d'arrêt.
- L'alimentation dans les trois directions X, Y et Z adopte des vis à bille à grande vitesse et silencieuses; le moteur d'entraînement est directement relié à la vis par un coupleur élastique,et le servomoteur d'alimentation transmet directement la puissance à la vis à bille de haute précision sans contre-réaction, assurant la précision de positionnement et la synchronisation de la machine-outil;
- Il adopte une unité de fuseau à grande vitesse, haute précision et haute rigidité avec une forte capacité de charge axiale et radiale et une vitesse maximale pouvant atteindre 8000 tr/min.
- La broche adopte une structure centrale de soufflage d'air.le gaz à haute pression centrale est rapidement utilisé pour nettoyer le cône intérieur de la broche pour assurer la précision et la durée de vie de la pince à outils;
- Les rails de guidage et les vis dans les trois directions de X, Y,et Z tous adoptent des dispositifs de protection entièrement fermés pour assurer la propreté des vis et des rails de guidage et la transmission et la précision de mouvement et la durée de vie de la machine-outil;
- La machine-outil adopte une conception de structure entièrement protectrice, facile à utiliser, sûre et fiable;
- Utiliser un dispositif de lubrification automatique centralisé fiable pour lubrifier automatiquement chaque point de lubrification de la machine-outil de manière intermittente et quantitative;et le temps de lubrification peut être réglé en fonction des conditions de travail;
- Adopter 24 magazines à disque d'outils produits par des fabricants professionnels taïwanais, qui présentent les avantages d'un changement d'outil précis, de temps court, d'une efficacité et d'une fiabilité élevées;le mouvement du chargeur d'outils a une structure d'amortissement, ce qui peut réduire l'impact pendant le mouvement et assurer l'utilisation du magazine d'outil Longue durée de vie; entraînement pneumatique, facile à utiliser, plus court chemin de changement d'outil;
- Le système d'exploitation de la machine-outil adopte des principes ergonomiques.
| Nom de l'article | Unité | Définition | ||
| Le moulin à rouleaux | Caractéristiques du fuseau de ceinture | NT1département d'État | ||
| Standard de rivet à poignée d'outil | Le nombre d'équipements utilisés est déterminé en fonction de l'état de l'équipement. | |||
| Vitesse | R/min | 60 à 8000 | ||
| Face de l'extrémité de la broche à la table de travail | mm | 130-680 | ||
| Centre de la broche à la colonne | mm | 655 | ||
| Tableau de travail | Taille de la table de travail | mm | 1000 × 550 | |
| Numéro, largeur et espacement des fentes en T | mm | 5 à 18 × 90 | ||
| Max. charge | en kg | 500 | ||
| Relèche de guidage | Type de rail de guidage | Guide linéaire du rouleau pour les axes X, Y et Z | ||
| Largeur du rail de guidage pour les axes X, Y et Z | mm | Le montant de l'aide | ||
| Écrou de guidage à rouleaux | Axe X | mm | φ40 × 16 | |
| Axe Y | mm | φ40 × 16 | ||
| Axe Z | mm | φ40 × 16 | ||
| Les voyages | Axe X | mm | 800 | |
| Axe Y | mm | 550 | ||
| Axe Z | mm | 550 | ||
| Vitesse de déplacement | Axe X | M/min | 32 | |
| Axe Y | M/min | 32 | ||
| Axe Z | M/min | 24 | ||
| Vitesse d'alimentation de coupe | M/min | 1 à 10000 | ||
| Servo moteur | Puissance du moteur de broche | Le kW | 7.5 kW | |
| Puissance du moteur sur les axes X et Y | Le kW | 2.3/2.3 | ||
| Puissance du moteur en axe Z | Le kW | 3.6 | ||
| Outils(Les autres) | Le diamètre maximal de l'outil (adjacente/nulle) | mm | φ80/φ150 | |
| Longueur maximale de l'outil | mm | 300 | ||
| Poids maximal de l'outil | en kg | 8 | ||
| Type et numéro | NT1département d'État | |||
| Vitesse de changement d'outil (outil à outil) | S | 2.5 | ||
| Réfrigération | Puissance de la pompe de refroidissement | W | 450 | |
| Débit de la pompe de refroidissement | L/min | 33 | ||
| Volume de la boîte de refroidissement | L | 350 | ||
| Type de lubrification | Automatique | |||
| Précision de positionnement pour les axes X, Y et Z | mm | 0.016/0.012/0. Je vous en prie.012 | ||
| Précision de répétabilité pour les axes X, Y et Z | mm | 0.01/0.006/0. Je vous en prie.006 | ||
| Le pouvoir | Tensions en courant alternatif | V | 3~380 ± 10% | |
| Fréquence | Hz | 50 ± 10% | ||
| Consommation totale de puissance | KVA | 18 | ||
| Pression totale de l'air | MPa | 0.5 à 0.7 | ||
| Poids de la machine | en kg | 5500 | ||
| Taille de la machine(Je suis désolé.) | mm | Pour les véhicules à moteur à combustion | ||
Configuration de la machine
2. unité de fuseau de Taiwan BT40-150-8000 tours;
3- Servo moteur à broche: puissance du moteur 7,5 kW;
4. Taiwan (Okada) BT40-24 magazine à outils à disque;
5. guide linéaire à rouleaux à trois axes X/Y/Z (35/45/45);
6. Le pouls de la main en mouvement;
7- Un pistolet pneumatique à main;
8. Le tapotement rigide sur l'axe Z;
9. lubrification automatique centralisée à l'huile;
10. système de refroidissement externe (y compris tuyau de refroidissement, plateau de copeaux, boîte de refroidissement, pompe de refroidissement);
11. Retrait manuel des copeaux arrière;
12. refroidissement par air extérieur;
13. boucliers extérieurs en tôle entièrement protégés et boucliers intérieurs de vis et de rail de guidage;
14. clairon de réglage;
15. éclairage de travail;
16- Le feu d'avertissement.
