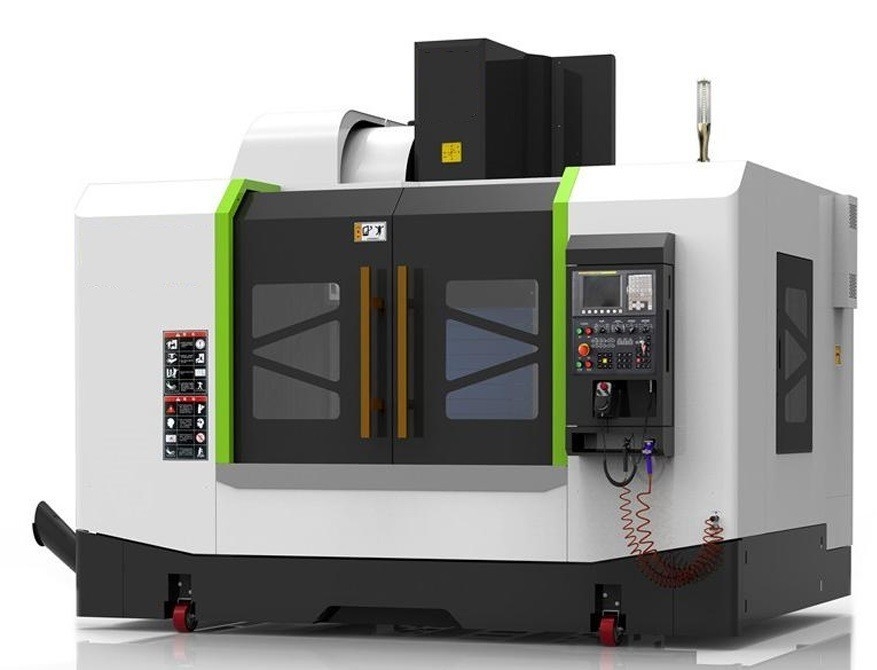

Personnalisation de la fraiseuse verticale CNC Vm540 avec système de contrôle Fanuc

Personnalisation de la fraiseuse verticale CNC Vm540 avec système de contrôle Fanuc

Détails sur le produit:

Lieu d'origine: Chine
Nom de marque: TOSUN
Certification: ISO 9001

Conditions de paiement et expédition:

Quantité de commande min: 1 unité
Prix: Negotiable
Détails d'emballage: Étui en bois
Délai de livraison: Temps de pointe: dans les 15 jours ouvrables, hors saison: dans les 15 jours ouvrables
Conditions de paiement: LC, T/T, D/P, PayPal, Western Union, Petit paiement
Capacité d'approvisionnement: 1000PCS/Year
meilleur prix Contact

Détail Infomation

Modèle N°.: VM540 Structure de coupeur de fraisage: Intégrale
Mode de contrôle: CNC Grade automatique: Automatique
Précision: Haute précision Condition: Nouveau
Paquet de transport: Étui en bois Spécification: 2650 fois; 2100 fois; 2500 mm
Marque déposée: Le TOSUN Origine: Chine
Hs code: 8457101000 Capacité d'approvisionnement: 1000PCS/Year
Service après-vente: Assistance en ligne et vidéo Garantie: 1 année
Le type: Fraiseuse de table de travail Objet: outil
La structure: Type de lit Type de coupeur de fraisage: Coupeur de fraisage vertical
Personnalisation: Disponible Une demande personnalisée

Description de produit



Description du produit

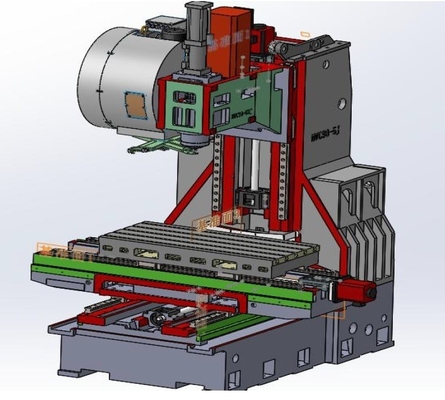

  1. La base de la machine-outil, les colonnes, le boîtier à broche, la glissière croisée et la table de travail sont tous fabriqués avec une technologie de coulée en mousse perdue de haute résistance.assurant la stabilité élevée des pièces de baseLa structure de coulée a été soumise à une analyse de la dynamique des machines-outils et à une analyse des éléments finis pour rendre sa structure géométrique plus raisonnable.et le matching approprié avec les côtes de renforcement assure la rigidité élevée des pièces de base.
  2. Utilisez une broche de haute rigidité et de haute précision de Taiwan KENTURN.
  3. Utilisez des vis à billes de haute précision et de haute résistance de Taiwan.
  4. Les axes X, Y et Z utilisent des rails linéaires à rouleaux de 45 mm de Taiwan, et les diapositives sont élargies et agrandie.Le rail linéaire à rouleaux lourds peut non seulement répondre aux exigences du client en matière de vitesse rapide et de haute précision, mais peut également effectuer une coupe puissante, tout en augmentant la durée de vie.
  5. La machine est équipée d'un couvercle de protection scellé pour protéger efficacement les rails et les vis et prolonger leur durée de vie.
  6. La machine-outil est équipée d'une protection complète tridimensionnelle pour éviter les vibrations lors de la coupe des copeaux.
  7. Utilisez le système d'exploitation CNC Fanuc japonais, associé à un servo-moteur absolu, garantissant une grande stabilité, une vitesse rapide, une surface lisse et une grande précision.
  8. Système de lubrification automatique à double pompe: la lubrification du rail de guidage utilise un distributeur de volume avec injection d'huile pour fournir régulièrement et quantitativement l'huile requise pour le rail de guidage,réduction des déchets d'huile de lubrificationLe réservoir d'eau est équipé d'un séparateur huile-eau pour éviter la pollution de l'environnement.
  9. En même temps, une barre à billes avancée est utilisée pour optimiser la précision lors du traitement des cercles et des surfaces courbes.

Paramètres du produit

Nom de l'article Unité Définition
Le moulin à rouleaux Unité de fuseau   NT1département d'État
Vitesse R/min 50 à 8000
Face de l'extrémité de la broche à la table de travail mm 120-520
Centre de la broche à la colonne mm 460
Tableau de travail Taille de la table de travail mm 760 × 400
Numéro, largeur et espacement des fentes en T mm 5 × 18 × 80
Max. charge en kg 300
Relèche de guidage Type de rail de guidage   Guide linéaire du rouleau pour les axes X, Y et Z
Largeur du rail de guidage pour les axes X, Y et Z mm Le taux de change
Écrou de guidage à rouleaux Axe X mm φ40 × 12
Axe Y mm φ40 × 12
Axe Z mm φ40 × 12
Les voyages Axe X mm 600
Axe Y mm 400
Axe Z mm 400
Vitesse de déplacement Axe X M/min 24
Axe Y M/min 24
Axe Z M/min 22
Vitesse d'alimentation de coupe M/min 1-8000
Système de commande   Des produits de la catégorie
Servo moteur Moteur à broche KW 5.5
Servo-moteur à axes X et Y   βest8/3000
Servo-moteur à axe Z   BIS12/3000
Précision de positionnement pour les axes X, Y et Z mm 300/±0.005
Précision de répétabilité pour les axes X, Y et Z mm 300/±0.003
Pression de l'air MPa 0.6 à 0.8
Poids de la machine en kg 4600
Taille de la machine(Je suis désolé.) mm 2650 × 2100 × 2500 mm

Configuration de l'équipement
Je ne veux pas. Nom Je ne veux pas. Nom
1 Broche pneumatique à fuseau 8 Couverture en acier inoxydable en direction Z
2 Pistolet à air portatif 9 autres appareils pour la fabrication de chaussures et chaussures
3 Système de lubrification automatique 10 Pompes à eau horizontales de refroidissement 270 W
4 Feu d'avertissement à LED 11 Appareils de détection rigide
5 Dispositif antipoussière de la boîte électrique 12 Interface RS-232 et fonction USB
6 Lampe de travail 24 V 13 Blocage de sécurité de la boîte de distribution électrique
7 Réservoir en acier inoxydable XY

Fabricant du composant
Nom de l'article Quantité Produit de fabrication
Système de commande 1 série Des produits de la catégorie
Servo-moteur à broche 1 série Des produits de la catégorie
Le conducteur de broche 1 série Des produits de la catégorie
Servo-moteur à axes X, Y et Z 1 jeu pour chaque Des produits de la catégorie
Le conducteur de l'axe X, Y et Z 1 jeu pour chaque Des produits de la catégorie
Rameau à vis pour les axes X, Y et Z 1 jeu pour chaque Japon NSK
vis à bille pour axes X, Y et Zφ40 × 12 1 jeu pour chaque Taiwan
Relèche à rouleaux à axes X, Y et Z 35 mm 1 jeu pour chaque Taiwan
Noix de verrouillage 1 série Taiwan
Unité de fuseau BT40-120 mm 1 série Taiwan
Principaux composants pneumatiques 1 série Taiwan
Principaux composants électriques 1 série L'Allemagne
Système de lubrification automatique 1 série Je ne sais pas.
Pulle synchrone et ceinture synchrone 1 série Taiwan
Pompes de fluide de coupe 1 série Changzhou
Commutateur de cabine électrique 1 série Tongfei est
Cylindre 4,5 T 1 pour cent Le Guoding
Roue électronique 1 pour cent Shanghai
Panneau de commande 1 pour cent Shanghai

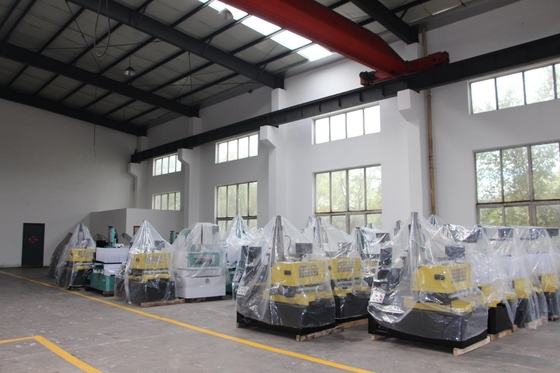

Emballage et expédition

CNC Vertical Milling Machine Vm540 with Fanuc Control System Factory Price

CNC Vertical Milling Machine Vm540 with Fanuc Control System Factory Price

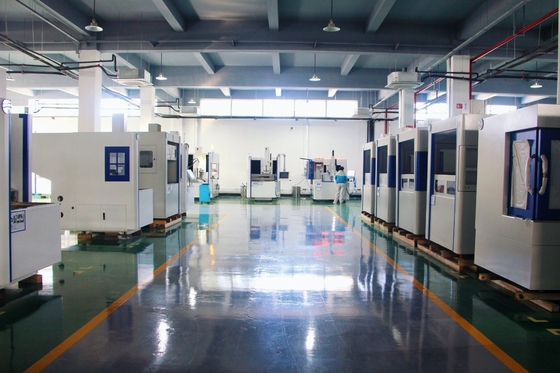

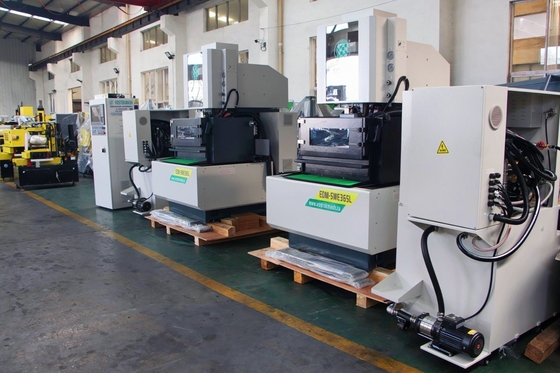

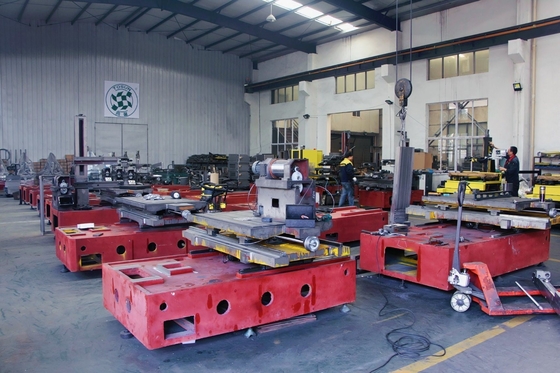

Profil de l'entreprise
