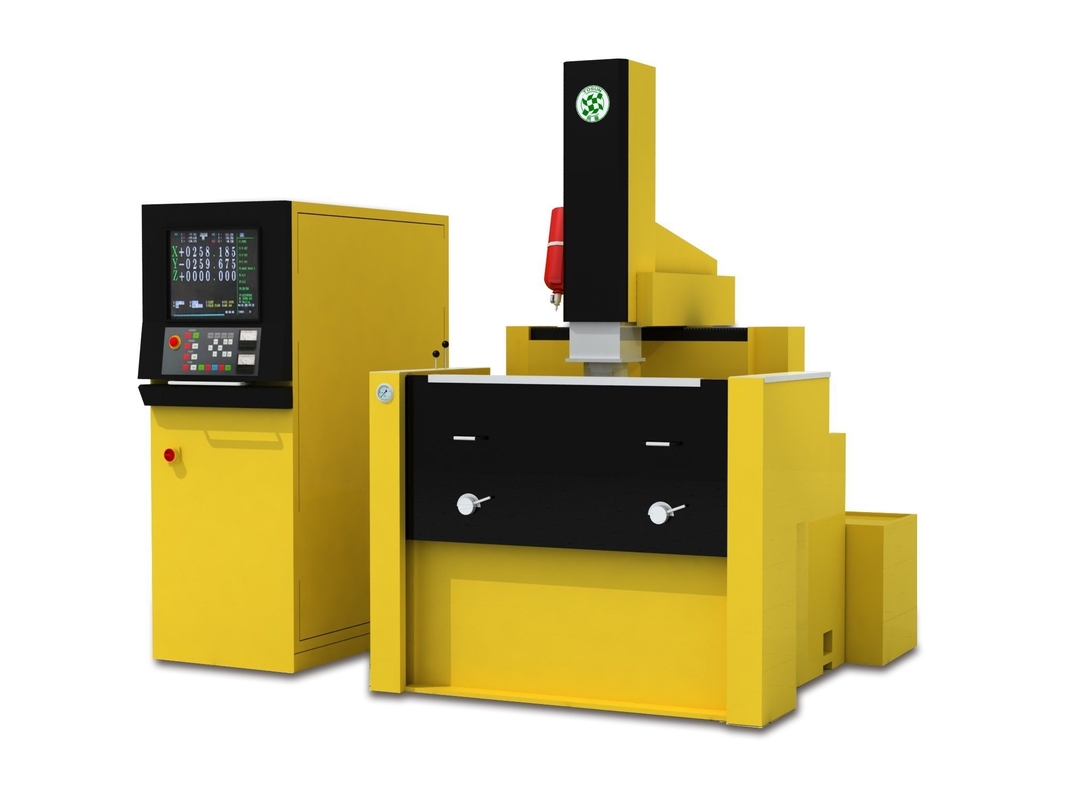

EDM550h à haute précision CNC avec fonction de surface miroir
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | TOSUN |
| Certification: | ISO 9001 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 unité |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | Étui en bois |
| Délai de livraison: | Temps de pointe: dans les 15 jours ouvrables, hors saison: dans les 15 jours ouvrables |
| Conditions de paiement: | LC, T/T, D/P, PayPal, Western Union, Petit paiement |
| Capacité d'approvisionnement: | 1000PCS/Year |
|
Détail Infomation |
|||
| Modèle N°.: | Pour les véhicules à moteur électrique | Commande numérique: | CNC/MNC |
|---|---|---|---|
| Classification de représentation: | Machines-outilles à commande numérique économiques | Condition: | Nouveau |
| Paquet de transport: | Étui en bois | Spécification: | Le taux d'intérêt est de 2%. |
| Marque déposée: | Le TOSUN | Origine: | - Je ne sais pas. |
| Hs code: | 8456301090 | Capacité d'approvisionnement: | 1000PCS/Year |
| Service après-vente: | - Oui, oui. | Garantie: | 1 année |
| Application du projet: | Métal | Utilisation de processus: | Métal-formation des machines-outilles à commande numérique |
| Méthode de mouvement: | Contrôle linéaire | Méthode de contrôle: | Contrôle de boucle ouverte |
| Personnalisation: | Disponible Une demande personnalisée | ||
Description de produit
Le noyau du traitement EDM se reflète principalement dans les exigences de précision dimensionnelle, de précision du profil et de qualité de surface.Grâce à l'adoption d'une technologie de traitement avancée, il peut obtenir l'effet de traitement de surface miroir et compléter avec succès le traitement EDM de pièces de moule de haute précision, telles que le micro connecteur, joint en plastique IC, téléphone portable,Boîte à CD et ainsi de suite..
Caractéristiques:
1) La machine à affonder les matrices CNC EDM fabriquée par notre société présente les caractéristiques d'une haute précision, d'une finition de surface élevée, d'une vitesse élevée, d'un fonctionnement stable et de moins d'échecs.
2) Il est constitué d'un lit en fonte à haute résistance avec une structure ferme.
3) Cette machine possède la fonction de traitement miroir et la fonction de traitement NC à axe Z.
4) Il convient au traitement de cavités de moules complexes et de surface courbe de moules, de pièces de machines de précision et de toutes sortes de matériaux conducteurs électriques.
| Je ne veux pas. | Définition | Unité | Spécification |
| 1 | Modèle | Pour les véhicules à moteur électrique | |
| 2 | Taille de la table de travail (L × P) / mm | mm | 850 × 500 |
| 3 | Voyage sur trois axes (X × Y × Z) | mm | 500 × 400 × 300 |
4 |
Dimension interne du réservoir de travail | mm | Le montant de la taxe est calculé à partir du montant de la taxe. |
5 |
Distance entre les électrodes | mm | 400 à 700 |
| 6 | Poids maximal des électrodes | en kg | 80 |
| 7 | Poids maximal de la pièce | en kg | 1800 |
| 8 | Courant de travail maximal | Une | 50 |
| 9 | Vitesse maximale de traitement | mm3/min | ≥ 500 |
| 10 | Meilleure rugosité de surface |
μm
|
Ra ≤ 0.2 |
| 11 | Taux d'usure minimum des électrodes | % | 0.1 |
| 12 | Précision de positionnement | mm | 0.012 |
| 13 | Précision de positionnement répétée | mm | 0.006 |
| 14 | Interpolation | Ligne droite, arc, ligne en spirale, cavité de bambou | |
| 15 | Compensation de l'arbre | compensation des erreurs; compensation des réactions | |
| 16 | Nombre maximal d'axes de commande |
Système de commande à trois axes | |
| 17 | Résolution de l'axe | μm | 0.4 |
| 18 | Unité de conduite minimale | μm | 1 |
| 19 | Système d' affichage | 15`` LCD-TFT | |
| 20 | Boîte de télécommande (boîte de commande manuelle) |
Le mouvement de point standard (commutation à plusieurs étages) et le mouvement auxiliaire A0-A3 | |
| 21 | Énergie | AC 380V 3P 50HZ | |
| 22 | Dimensions extérieures de la machine | mm | 1890*2210*2500 |
| 23 | Poids de la machine | en kg | 3000 |
